RJB és RJR típus
Panasonic RJB és RJR pozícionáló berendezések
A Panasonic RJB és RJR sorozat ipari robot-pozícionálók, amelyeket kifejezetten hegesztőrobotokkal való összehangolt működésre fejlesztettek ki. Ezek a pozícionálók jelentősen növelik a hegesztési rendszer rugalmasságát és pontosságát azáltal, hogy a munkadarabot optimális helyzetbe forgatják vagy döntik a hegesztés során.
RJB sorozat – egytengelyes forgató pozícionálók
-
Különböző modellek 250–1000 kg terhelhetőséggel, így kisebb és nagyobb munkadarabokhoz is alkalmasak.
-
Gyors forgatási sebesség és magas pozíciópontosság (±0,05 mm), ami stabil és ismételhető hegesztési eredményeket biztosít.
-
Szervo hajtású motorokkal működnek, ami sima és precíz mozgást ad.

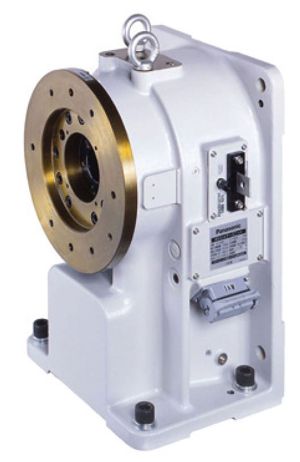

| Modell | YA-1RJB12 |
| Terhelhetőség | 250 kg |
| Maximális forgatási sebesség | 190° / sec. (31,6 r/min) |
| Szervo motor teljesítmény | 1.600W |
| Pozíció ismétlési képesség | ± 0.05 mm |
| Méretek (L x W x H) | 365 x 295 x 540 mm |
| Súly | 125 kg |

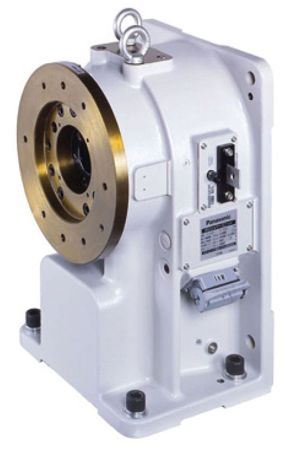

| Modell | YA-1RJB22 |
| Terhelhetőség | 500 kg |
| Maximális forgatási sebesség | 120° / sec. (20 r/min) |
| Szervo motor teljesítmény | 1.600W |
| Pozíció ismétlési képesség | ± 0.05 mm |
| Méretek (L x W x H) | 365 x 295 x 540 mm |
| Súly | 125 kg |
|

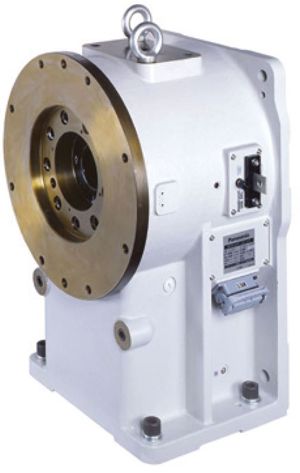

Modell |
YA-1RJB32 |
| Terhelhetőség | 1000 kg |
| Maximális forgatási sebesség | 120° / sec. (20 r/min) |
| Szervo motor teljesítmény | 3.500W |
| Pozíció ismétlési képesség | ± 0.05 mm |
| Méretek (L x W x H) | 430 x 360 x 655 mm |
| Súly | 255 kg |
RJR sorozat – kéttengelyes pozícionálók
-
Olyan modellek, amelyek két tengely mentén (pl. döntés + forgatás) is képesek mozgatni a munkadarabot, ezáltal még összetettebb hegesztési pozíciók elérését teszik lehetővé.
-
Terhelhetőségük akár több száz kilogramm is lehet, és ±0,1 mm pontossággal működnek.
-
A nagyobb szabadságfokú mozgás segíti a robotot abban, hogy jobb hozzáférést és hegesztési geometriát érjen el.

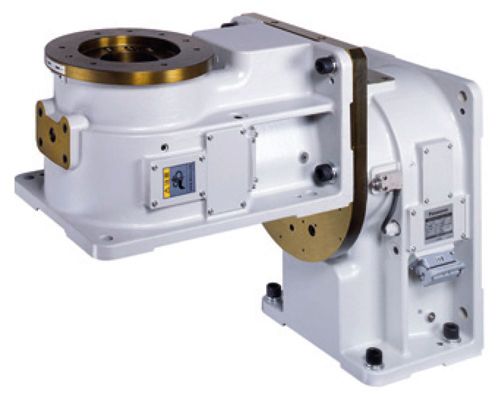

| Modell | YA-1RJR42 |
| Terhelhetőség | 110 kg |
| Maximális forgatási sebesség | 120/190° / sec. (16 r/min) |
| Pozíció ismétlési képesség | ± 0.1 mm |
| Méretek (L x W x H) | 365 x 865 x 655 mm |
| Súly | 290 kg |

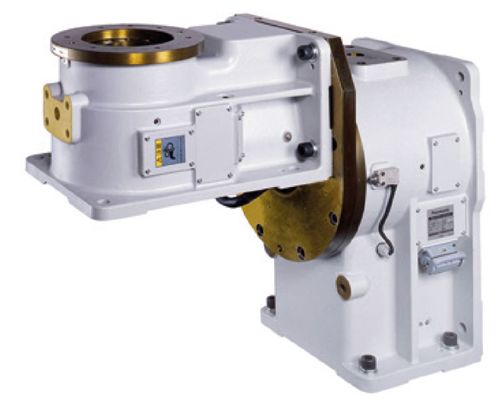

| Modell | YA-1RJR52 |
| Terhelhetőség | 400 kg |
| Maximális forgatási sebesség | 120° / sec. (20 r/min) |
| Pozíció ismétlési képesség | ± 0.1 mm |
| Méretek (L x W x H) | 435 x 930 x 750 mm |
| Súly | 430 kg |
