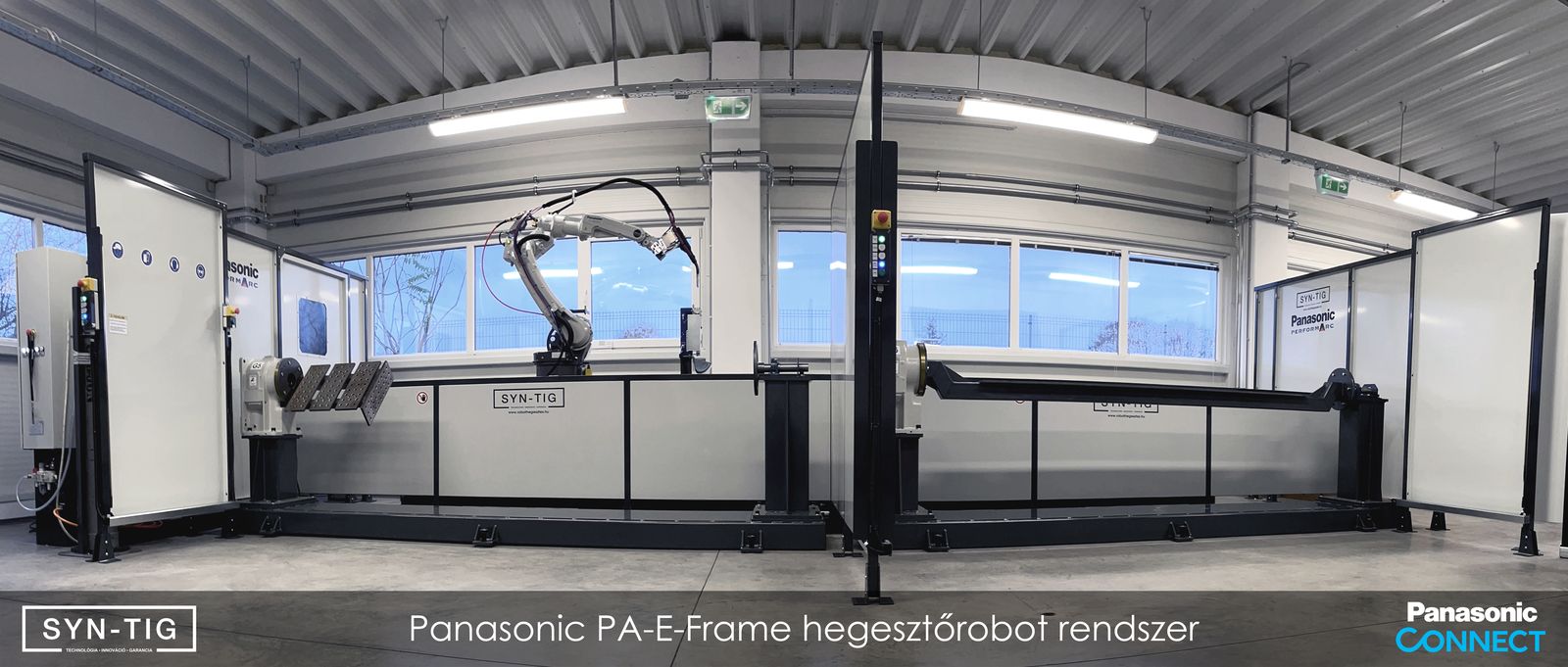

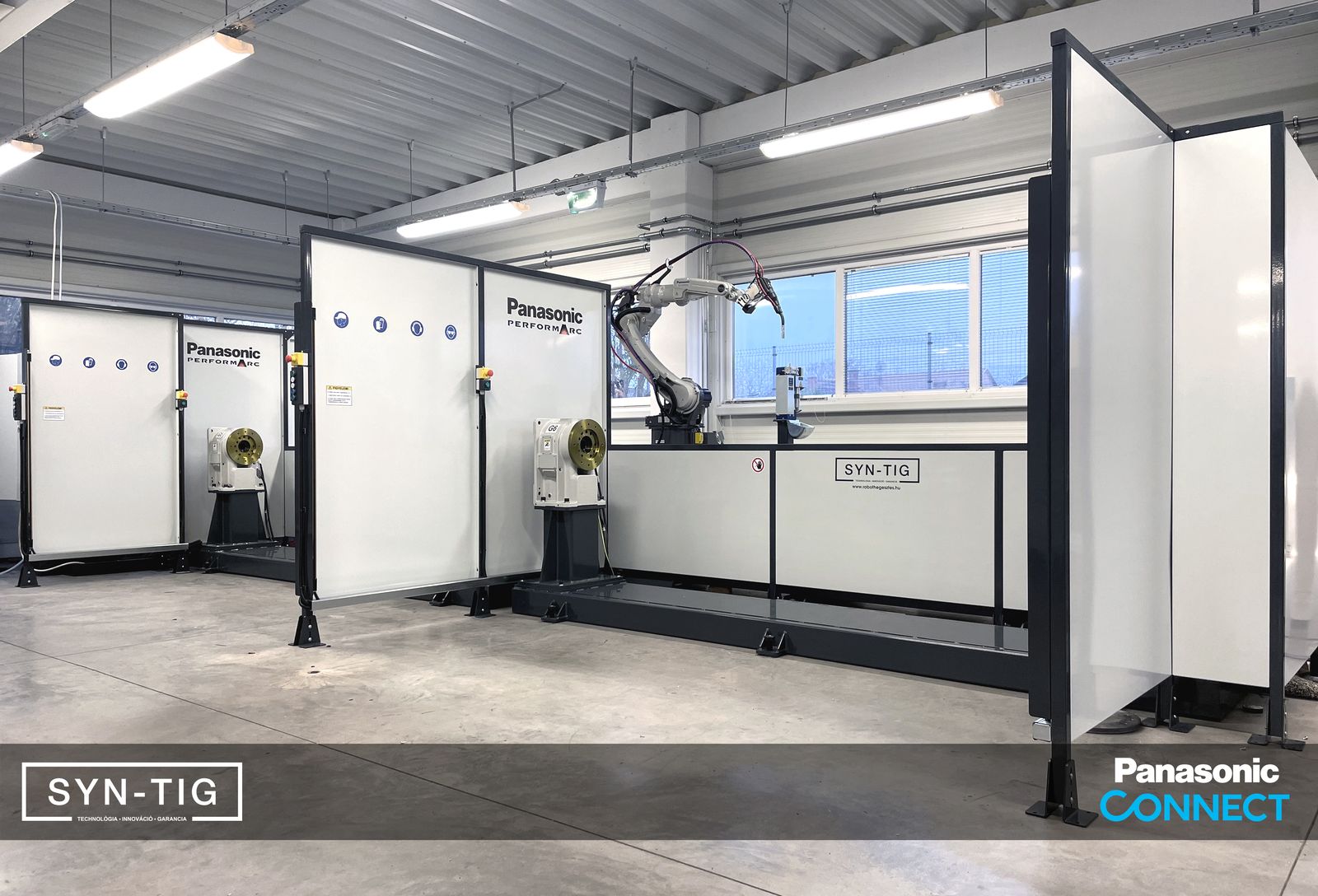

Panasonic PA-E-Frame hegesztőrobot rendszer

Prémium minőségű, saját fejlesztésű hegesztőrobot rendszer ipari felhasználásra

Cégünk teljes egészében saját fejlesztésű hegesztőrobot rendszerével kínál hatékony és megbízható megoldást az ipari automatizálás terén.

Általános ismertető:

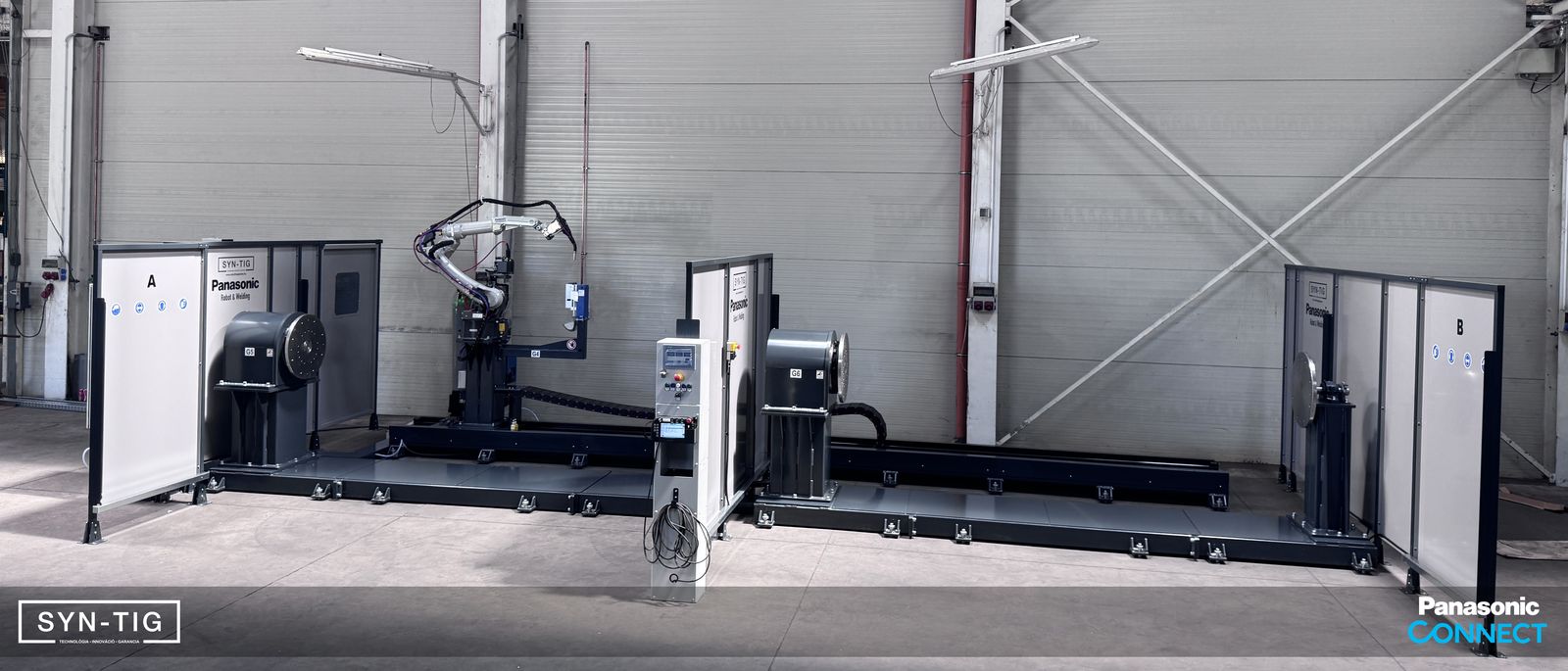

A Panasonic PA-E-Frame kialakítású hegesztőrobot rendszer egy korszerű, ipari felhasználásra tervezett megoldás, amely két, egymás mellett elhelyezett munkaterülettel (A és B oldal) rendelkezik. Ez az elrendezés lehetővé teszi a párhuzamos munkavégzést, jelentősen növelve a termelékenységet és csökkentve a gyártási folyamatok állásidejét.

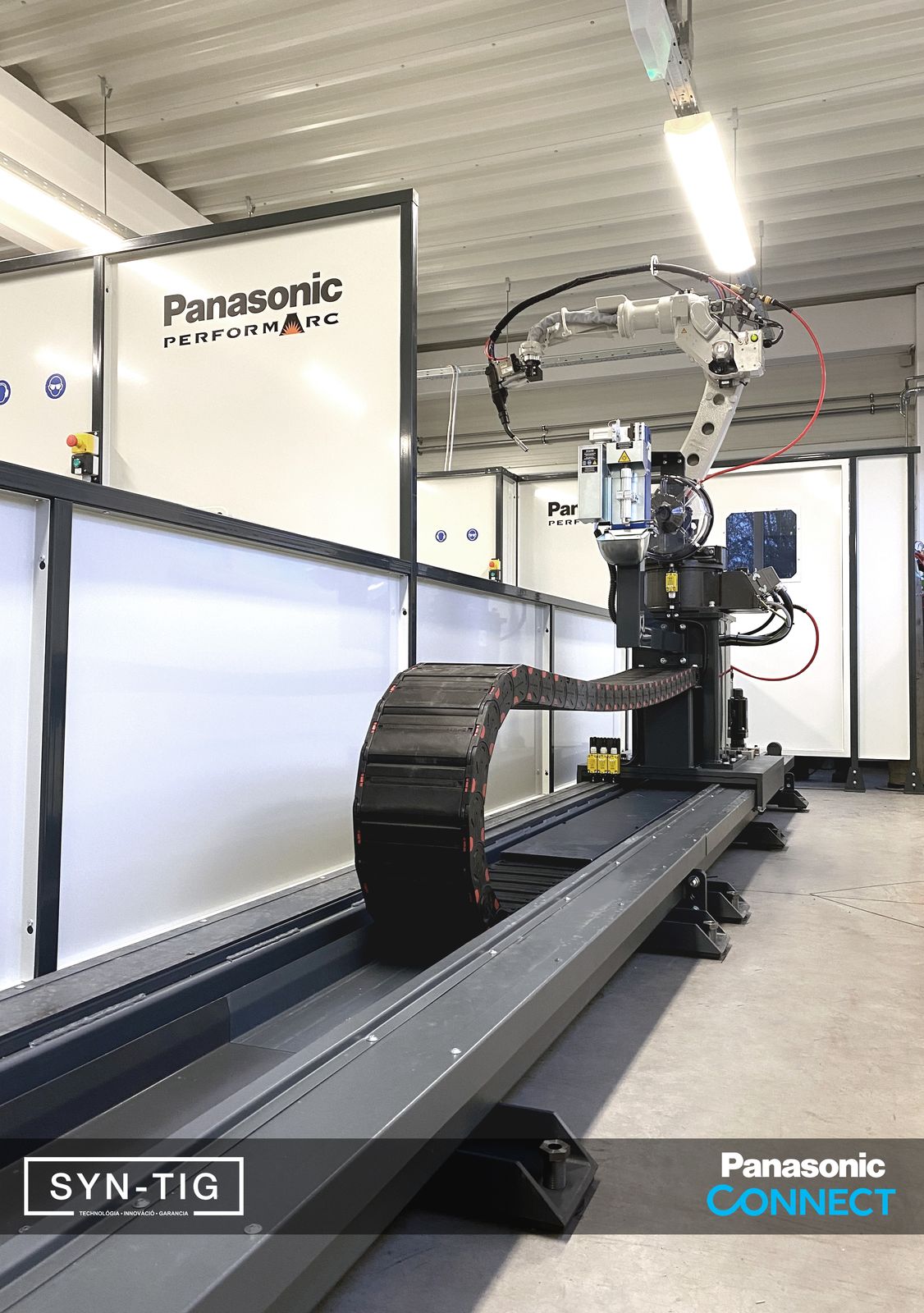

A rendszer központi eleme a Panasonic ívhegesztő robot, amely a munkaterületek mögött elhelyezett lineáris utazópályán mozog. A lineáris utazópálya cégünk saját fejlesztésű és gyártású megoldása, amely kifejezetten ipari hegesztőrobot alkalmazásokhoz lett tervezve. A saját fejlesztésnek köszönhetően a rendszer maximális megbízhatóságot, precíz mozgást és hosszú élettartamot biztosít még intenzív igénybevétel esetén is.

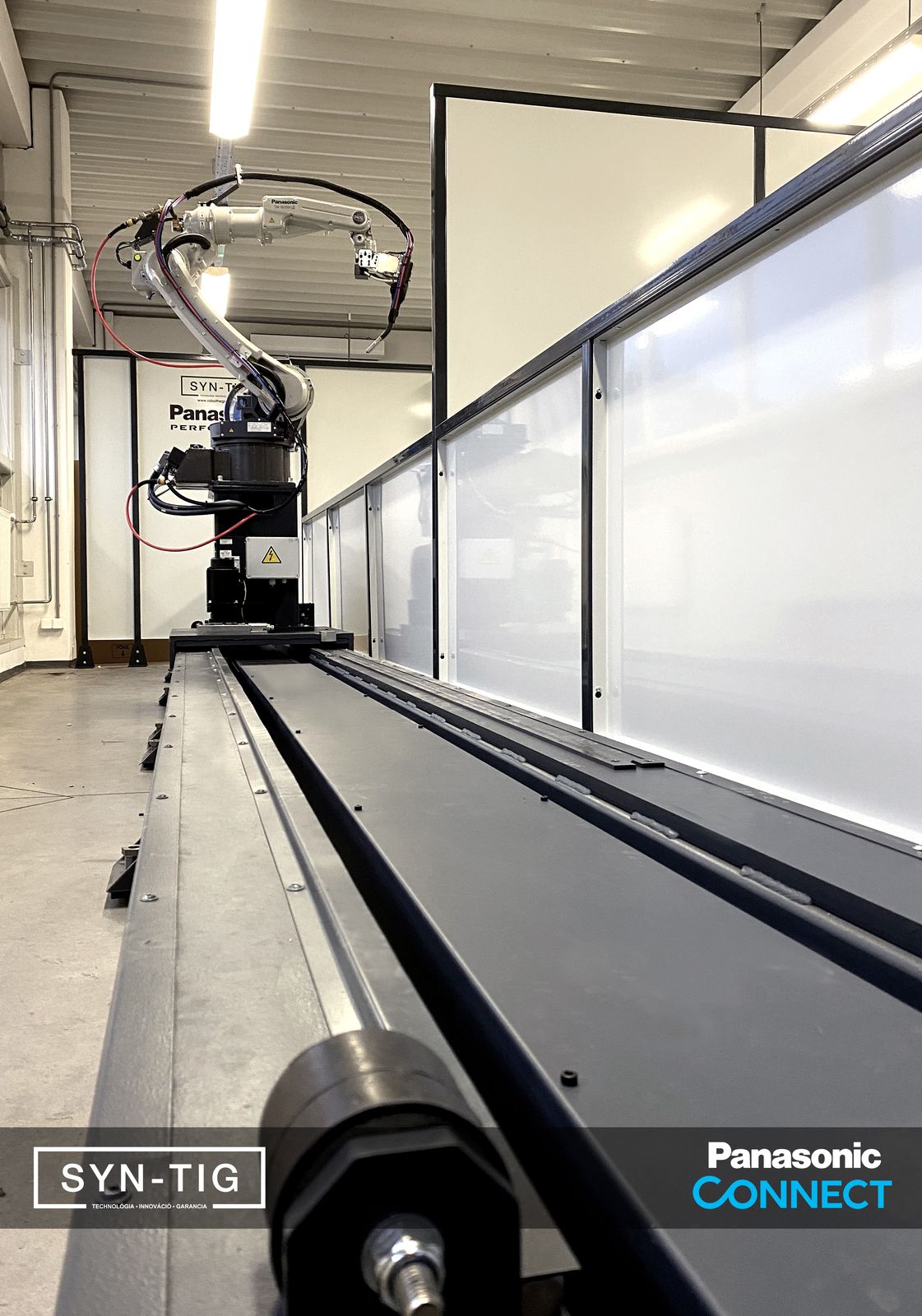

A lineáris utazópálya lehetővé teszi, hogy a robot teljes mértékben elérje mindkét munkaterületet, valamint zökkenőmentesen mozogjon az A és B oldal között. Ez a megoldás különösen előnyös hosszabb, nagyobb méretű vagy összetettebb munkadarabok hegesztése esetén, ahol a nagy munkatér és a folyamatos hozzáférés kulcsfontosságú.

A rendszer kialakítása magas fokú rugalmasságot és testreszabhatóságot kínál. A munkaterületek mérete, az elrendezés, valamint a lineáris utazópálya hossza egyedi igények szerint konfigurálható, így a hegesztőrobot rendszer könnyen illeszthető különböző gyártási környezetekhez és ipari alkalmazásokhoz.

A megoldás ideális választás automata ívhegesztési feladatokhoz, sorozatgyártáshoz, valamint olyan gyártási folyamatokhoz, ahol kiemelten fontos a magas hegesztési minőség, az ismételhetőség és az üzembiztos működés. A Panasonic szabványos és megbízható komponensei, valamint cégünk saját fejlesztésű lineáris utazópályája együtt biztosítják a hosszú távon stabil és hatékony termelést.

Főbb jellemzők:

• A rendszer tervezése és fejlesztése teljes mértékben cégünk szakemberei által történt
• Teljes mértékben integrált Panasonic robot- és hegesztéstechnológia - Mindent egy kézből, nincs harmadik fél
• Minden szerkezeti elem hazai, magyarországi gyártásból származik
• Saját fejlesztésű és gyártású elektromos vezérlőszekrény
• CE megfelelőség a biztonságos és szabványos működéshez

Hasonló rendszer működés közben

Alapfelszereltség

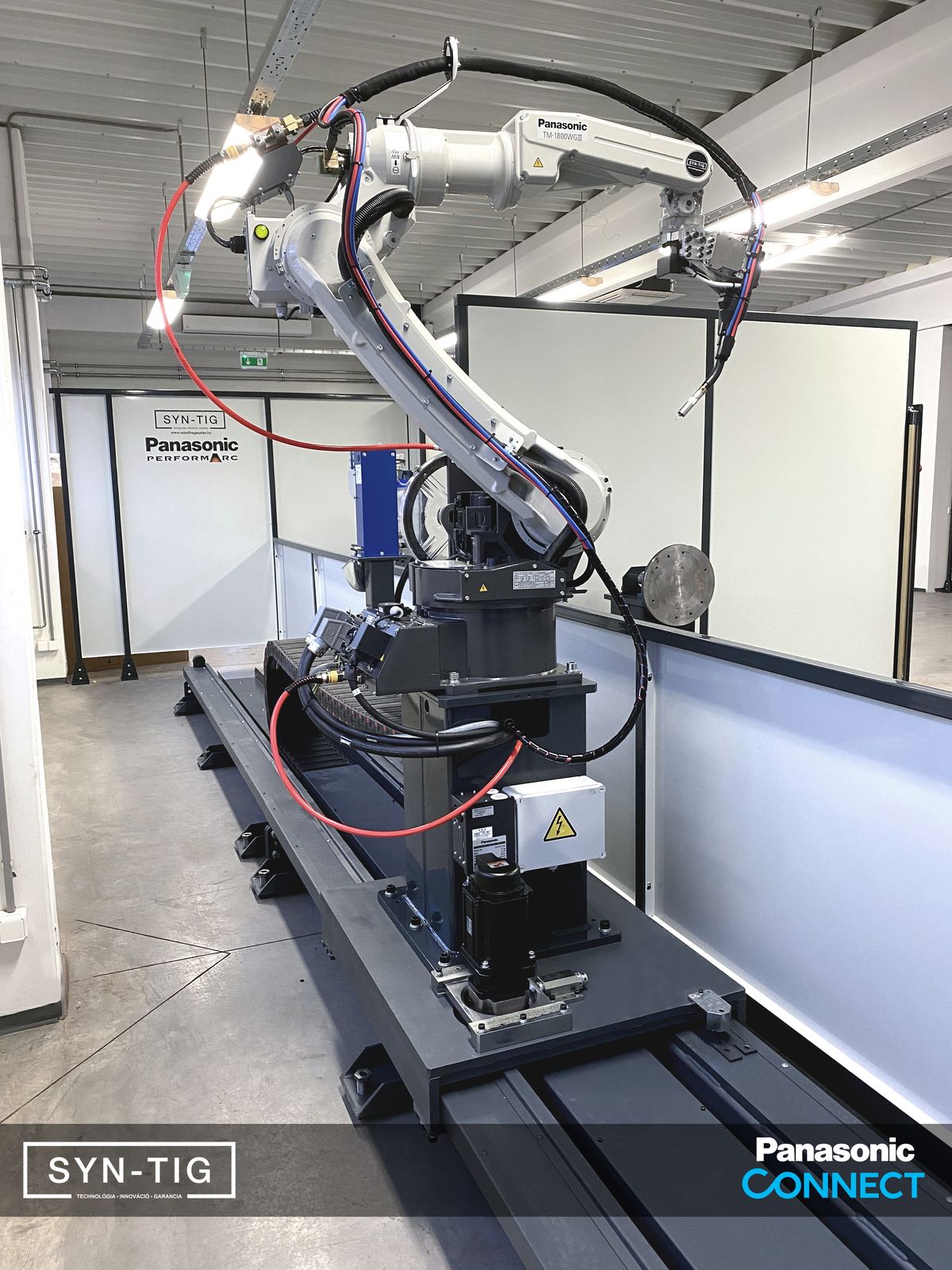

• Panasonic TM -1800WG4 (TAWERS) robotmanipulátor
• Panasonic 350A terhelhetőségű integrált MIG/MAG áramforrás (B.i. 350A/80% és 350A/60% pulzus hegesztés esetén)
• Panasonic G4 robotvezérlő egység, tanító eszközzel és a hozzá tartozó 10m kábellel
• Panasonic 4 görgős szervos huzaltoló berendezés a robotkarra integrálva
• Panasonic 400A terhelhetőségű, szeparált kivitelű vízhűtéses munkakábel, biztonsági tartóval
• Panasonic PD500 pozícionáló berendezés (2x) (Terhelhetőség: 500 kg oldalanként)
• Lineáris utazópálya 5m
• Panasonic Ethernet kártya
• Panasonic I/O bővítő kártya: 32 bemenet / 32 kimenet
• Saját fejlesztésű komplett hegesztőrobot rendszer
• Munkaterület 2 x (L = 2.000mm x d= 1.300mm)
• Védőfalak és biztonsági berendezések
• Kezelőpanelek
• Integrált pisztolytisztító berendezés
• Vízhűtő berendezés
• Elektromos vezérlőszekrény
• Hozzávetőleges súly: 3.000 kg

Opcionális bővítések (a teljesség igénye nélkül)

• TM-2000 robotkar

• WGH4 áramforrás – 500A (450A / 100% terhelhetőség)

• SAWP – Szuper Aktív hegesztési eljárás

• AVI hegesztési eljárás (MIG/MAG/AVI csomag)

• 1.000 kg - 5.000kg-os pozícionáló egységek

• 500A vízhűtéses hegesztőpisztoly

• Hordós huzal használata

• Bővített munkaterület

• HMI kezelőfelület

Rendszerjellemzők

• Minden kulcselem Panasonic fejlesztés és gyártmány
  (Robotkar, áramforrás, vezérlés, pozícionáló, szoftver stb.)

• Teljesen integrált rendszer – „Mindent egy kézből”
  → Kevesebb interfész, nagyobb megbízhatóság, egy beszállító

• Kiváló ívstabilitás, precíz hegesztés

• Torzításmentes konstrukció a pontos programozás érdekében

• Egyszerű programmegosztás több robot között

Vásárlói előnyök

• Panasonic „All-in-One” technológia – nincs külön interfész a robot és az áramforrás között

• Egyszerű kezelhetőség: nincs szükség az áramforrás külön tanulására

• Windows alapú tanítóboksz: gyors és pontos paraméterezés

• Gazdaságos és rugalmas rendszermegoldás

• Teljes körű tesztelés szállítás előtt

• Magyarországi rendszer-összeszerelés és támogatás

Célcsoportok

• Autóipar

• Fémipar

• Gépszerkezet-gyártás

• Ipari automatizálás

• Bérhegesztés
